合金貼片電阻器與插件電阻尺寸有什么不同
來源：萬利隆電子 人氣：發布時間：2020-05-18

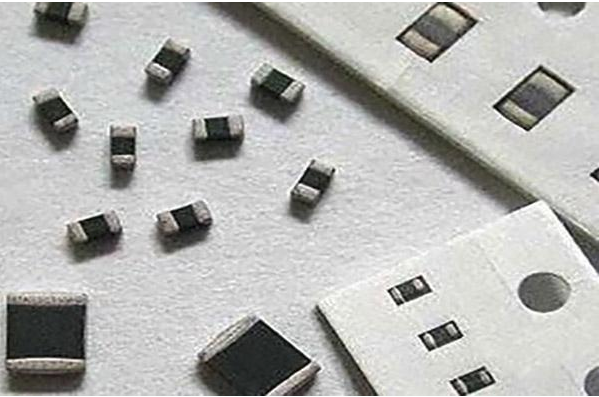

電阻器封裝模式可以采用不同類型的封裝模式，貼片封裝模式是目前比較流行封裝。目前使用最多的是矩形表面安裝電阻，但在通孔設計中仍廣泛使用傳統的插件電阻。我們目前使用的許多電阻器都是貼片電阻，而且這些電阻器一般采用合金材料生產而成，我們常說的合金貼片電阻器，這種電阻器在我們的電子產品應用上有非常好的產品優勢。

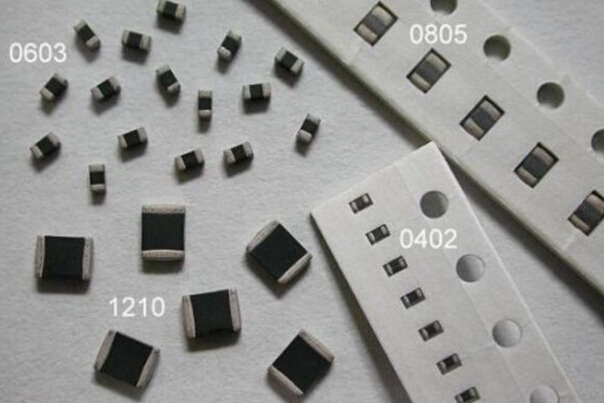

合金貼片電阻的大小對電阻來說非常重要，表面貼片電阻的形狀和尺寸都是標準化的，大多數制造商使用的是國際標準。合金貼片電阻器的尺寸由數字代碼表示，例如0603。此代碼包含包的寬度和高度。在0603英制編碼的例子中，這表示長度為0.060，寬度為0.030。
這種編碼可以用英制或公制單位來表示，通常英制編碼更常用來表示包裝的大小。相反，在現代PCB設計中，公制單位更常用，這可能會讓人感到困惑。一般來說，你可以假設代碼是英制單位，但使用的尺寸是毫米。合金貼片電阻的大小主要取決于所需的額定功率。下表列出了常用的表面安裝包的尺寸和規格。當使用表面貼裝元件進行設計時，應使用正確的焊盤尺寸和地面圖案。下表顯示了常用表面安裝包的地面模式。表中列出了回流焊的尺寸，用于波峰焊使用較小的焊盤。
插件電阻的尺寸不像合金貼片電阻那樣標準化，不同的廠家使用的尺寸往往略有不同。此外，插件電阻的大小取決于額定功率和電阻的類型，如碳成分，線繞，碳或金屬薄膜。普通碳膜電阻和金屬膜插件電阻的尺寸。無論何時需要知道確切的尺寸，都要檢查組件的制造商數據表。
